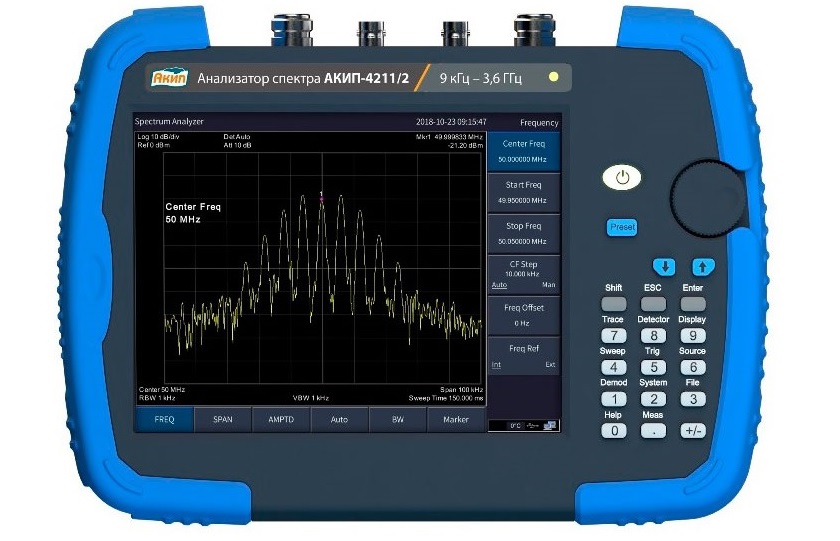

| Параметр |
АКИП-4211/1 |
АКИП-4211/2 |
| Частотный диапазон |
9 кГц … 1,6 ГГц |
9 кГц … 3,6 ГГц |
| Разрешение |
1 Гц |
| Погрешность источника опорной частоты (в год) |
±1·10-6 |
| Температурная нестабильность частоты |
±2,5·10-6 |
| Полоса обзора |
0; 100 Гц … до максимальной частоты в зависимости от модели |
| Плотность фазовых шумов (ПЧ=1 кГц |
-80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки |
10 мс … 3000 с |
| Тип развертки |
Непрерывная, однократная |
| Полоса пропускания ПЧ |
10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц |
| Погрешность полос пропускания фильтров ПЧ (Гц) |
<5% - для FПЧ ≤1 МГц |
| Коэффициент прямоугольности фильтров ПЧ |
5:1 по уровням -60 дБ и -3 дБ |
| Полоса пропускания видео |
10 Гц…3 МГц |
| Диапазон измерений |
От среднего уровня собственных шумов до +20 дБм предусилитель выключен |
| Аттенюатор |
0 … 40 дБ (шаг 1 дБ) |
0 … 50 дБ (шаг 1 дБ) |
| Предусилитель |
20 дБ (100 кГц … 1,6 ГГц) |
20 дБ (100 кГц …3,6 ГГц) |
| Максимальный входной уровень |
± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм) |
| Опорный уровень |
-80 дБм…+30 дБм (шаг 0,1 дБ) |
| |
С выключенным предусилителем |
С включенным предусилителем |
| 1 МГц…1 ГГц |
-130 дБм |
-150 дБм |
| 1 ГГц…1,6 ГГц (АКИП-4211/1) |
-128 дБм |
-148 дБм |
| 1 ГГц…3,6 ГГц (АКИП-4211/2) |
-128 дБм |
-148 дБм |
| Неравномерность АЧХ |
Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц). С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм) |
| КСВ |
≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка |
- 65 дБн: несущая ≥50 МГц |
| Интермодуляционные искажения третьего порядка |
10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Уровень компресии усиления на 1 дБ |
> 2 дБм: несущая ≥50 МГц |
| Остаточные отклики ПЧ во всей полосе частот |
< -85 дБм: 50 Ом, аттенюатор 0 дБ |
| Паразитные составляющие |
< -60 дБн (уровень на смесителе -30 дБм) |
| Диапазон частот TG |
100 кГц…1,6 ГГц |
100 кГц…3,6 ГГц |
| Диапазон частот сигнала синодальной формы |
- |
35 МГц … 3,6 ГГц |
| Выходной уровень |
-30 дБм…0 дБм |
-40 дБм…0 дБм |
| Дискретность установки |
1 дБ |
| Неравномерность АЧХ |
± 3 дБ |
| Защита входа от обратной мощности |
± 30 дБм, ±50 В |
| Аналоговый удиодемодулятор (АМ/ЧМ) |
100 кГц…1,6 ГГц |
100 кГц…3,6 ГГц |
| Измерений параметров |
100 кГц…1,6 ГГц |
100 кГц…3,6 ГГ |
| АМ-сигнала |
Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции
|
| Измерений параметров |
100 кГц…1,6 ГГц |
100 кГц…3,6 ГГц |
| ЧМ-сигнала |
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции |
| Разрешение |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Погрешность измерения |
±(Fизм*1·10-6 +разрешение) |
| ВЧ вход |
Соединитель N-типа; 50 Ом |
| Трекинг генератор |
Соединитель N-типа; 50 Ом |
| Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм |
| Внешняя синхронизация |
Соединитель BNC-типа; TTL совместимый сигнал |
| ДУ |
LAN (10/100 Base, RJ-45), USB (USB TMC) |
| Память |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ |
| Дисплей |
Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600 |
| Потребляемая мощность |
45 Вт (макс.) |
| Условия эксплуатации |
0…+40 °С |
| Габаритные размеры |
265 х 190 х 58 мм (Ш × В × Г) |
| Вес |
≤ 2,5 кг |
| Питание |
Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход) |
