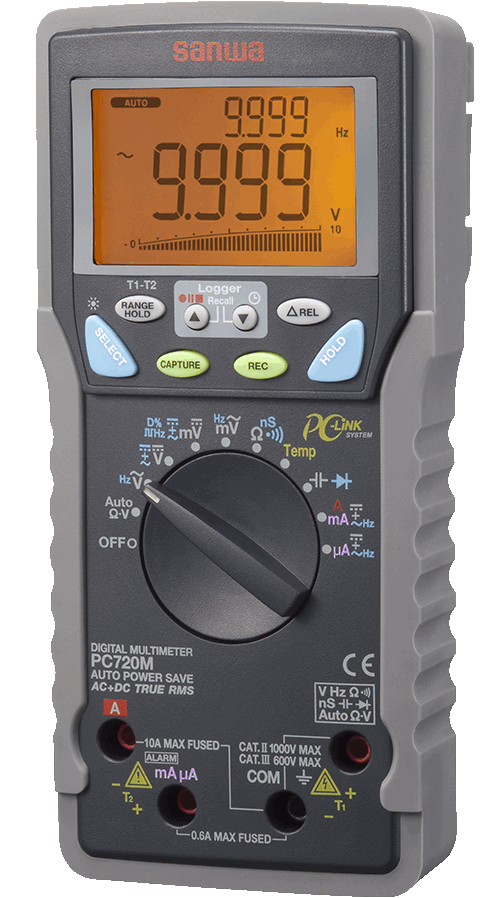

Мультиметр Sanwa PC720M
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Особенности цифрового мультиметра Sanwa PC720M
- Мультиметр PC720M японской фирмы Sanwa удовлетворяет требованиям безопасности стандарта IEC 61010-1 КАТ. III 600 В, КАТ. II 1000 В, в конструкции предусмотрена защита плавкими предохранителями с большой отключающей способностью.
- Максимальное показание при измерении постоянного и переменного напряжения, частоты и проводимости: 9999.
- Быстрое обновления результата:
- цифровой индикатор: 5 измерений в секунду,
- графическая шкала: 60 измерений в секунду.
- Двойной цифровой индикатор, одновременно отображающий: напряжение/ток и их частоту, переменную и постоянную компоненты для напряжения или тока.
- Измерение среднеквадратического значения (TrueRMS) для переменного напряжения и тока даже при наличии постоянной составляющей.
- Возможность отображения суммы переменной и постоянной компонент для напряжения и тока.
- Функция автоматического выбора типа измерения для переменного, постоянного напряжения и сопротивления.
- Наилучшее разрешение для переменного и постоянного напряжения 0.01 мВ.
- Измерение частоты с возможностью выбора различной чувствительности.
- Широкий диапазон измерения емкости от 0.01 нФ до 25.00 мФ.
- Период дискретизации в режиме пикового детектора: около 1 мс.
- Режим регистрации максимального и минимального значений (MAX/MIN) с автовыбором диапазона.
- Режим относительного измерения с автовыбором диапазона.
- Функция подсветки дисплея для работы при слабом освещении.
- 2 канала для одновременного измерения температуры (термопара К-типа).
- Функция автоматического регистратора с памятью 87 328 регистрируемых значений.
- Использование программы PCLink7 позволяет загружать зарегистрированные данные в компьютер с помощью специального оптически изолированного USB модуля KB-USB7 (программа PCLink и модуль KB-USB7 не входят в базовый комплект поставки).
Тип АЦП | дельта-сигма преобразование | ||
ЖК-дисплей | основной цифровой индикатор | максимальное показание: переменное и постоянное напряжение: В, частоталогического сигнала, коэффициент заполнения, температура: 9'999; переменное и постоянное напряжение: мВ, переменный и постоянный ток мкА, мА, А, сопротивление, "прозвонка", емкость: 6'000; проверка диодов: 2'000. | |
дополнительный цифровой индикатор | максимальное показание: переменное напряжение: В, частота, температура: 9'999; переменное напряжение: мВ, переменный ток мкА, мА, А: 6'000 | ||
графическая шкала | максимальное показание: 41 сегмент | ||
Индикация перегрузки | "0L" на цифровом ЖК-дисплее | ||
Скорость реакции ЖК-дисплея | цифровая индикация | 5 измерений/с | |
графическая шкала | 60 измерений/с | ||
Индикация разряженной батареи | отображается при снижении напряжения на батарее ниже приблизительно 7 В | ||
Условия эксплуатации | не выше 2'000 м, степень загрязненности II | ||
Температура /отн. влажность при эксплуатации | от 5 до 40 °C, без конденсации; от 5 до 31 °C, отн. влажность не более 80 %; от 31 до 40 °C, при линейном снижении отн. влажности от 80 до 50 % | ||
Температура /отн. влажность при хранении | от минус 10 до 40 °C, отн. влажность не более 80 %, без конденсации; от 40 до 50 °C, отн. влажность не более 70 %, без конденсации (при длительном хранении извлеките батарею из прибора) | ||
Температурный коэффициент | 0.15x[заявленная погрешность при (23±5) °C]/°C (при 0 ~ 18 °C и 28 ~ 40 °C), если не указано иначе | ||
Источник питания | щелочная 9 В батарея; тип NEDA1604A, IEC6LF22 или 6LR61 | ||
Метод измерения при переменном токе | измерение среднеквадратического значения (True RMS) | ||
Время до перехода в режим энергосбережения | простой в течение 30 минут | ||
Стандарты безопасности | IEC 61010-1:2001, IEC 61010-031:2008 | ||
все функции кроме измерения тока | КАТ. II до 1000 В (AC и DC); КАТ. III до 600 В (AC и DC). | ||
измерение тока (mAи μA) | КАТ. II до 500 В (AC и DC); КАТ. III до 300 В (AC и DC). | ||
измерение тока (A) | КАТ. II до 500 В (AC) и 300 В (DC); КАТ. III до 300 В (AC) и 150 В (DC). | ||
Стандарты ЭМС | EN61326-1:2006 при напряженности ВЧ поля 3 В/м: для измерения емкости погрешность не регламентирована. остальные функции и диапазоны: полная погрешность = ±[(заявл. погрешность)+100емр] при напряженности ВЧ поля выше 3 В/м погрешность не регламентирована. | ||
Размеры | без защитного кожуха | около 175(Д) × 80(Ш) × 40(В) мм | |
с защитным кожухом | около 184(Д) × 86(Ш) × 52(В) мм | ||
Масса | без защитного кожуха | около 360 г | |
с защитным кожухом | около 430 г | ||
Потребляемая мощность | около 48 мВт; около 0.45 мВт (в режиме энергосбережения) | ||
Время работы от батареи | около 100 часов (режим измерения постоянного напряжения: В) | ||
Стандартные принадлежности | руководство по эксплуатации, комплект щупов (TL-23a), защитный кожух (H-700), термопара К-типа (K-250PC), защитный магнитный колпачок оптического порта | ||
Диапазоны измерения и точность
Погрешность: ±( % пкз + емр),
пкз: показание,
емр: значение единицы младшего разряда,
при температуре 23 °C±5 °C и относительной влажности меньше 75 %.
Погрешность измерения среднеквадратического значения для напряжения и тока приведена для величины сигнала от 10 до 100 % текущего диапазона, если не указано иначе, при крест-факторе для несинусоидального сигнала:
меньше 2:1 для сигнала 100 % диапазона;
меньше 4:1 для сигнала 50 % диапазона.
Постоянное напряжение только на основном индикаторе
Диапазон | Погрешность |
60.00 мВ | ±(0.12 % пкз + 2 емр) |
600.0 мВ | ±(0.06 % пкз + 2 емр) |
9.999, 99.99, 999.9 В | ±(0.08 % пкз + 2 емр) |
Постоянное/переменное напряжение на двух индикаторах
Диапазон | Погрешность |
60.00, 600.0 мВ 9.999, 99,99, 999.9 В | ±(0.7 % пкз + 6 емр) |
Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ для диапазонов 600.0 мВ и 60.00 мВ, типовое)
Постоянное напряжение для функции автоматического выбора измерения
Диапазон | Погрешность |
9.999, 99,99, 999.9 В | ±(0.5 % пкз + 3 емр) |
Порог чувствительности для постоянного напряжения: отрицательное от минус 1.0 В и положительное от плюс 1.5 В до номинала.
Входной импеданс:
начальный: около 3 кОм, 270 пФ;
при показании свыше 50 В (типовое) входной импеданс резко возрастает.
Значение входного импеданса в зависимости от показания мультиметра:
18 кОм при 100 В,
125 кОм при 300 В,
320 кОм при 600 В,
500 кОм при 1000 В.
Переменное напряжение/частота на двух индикаторах
Диапазон | Погрешность |
от 50 до 60 Гц | |
60.00, 600.0 мВ, 9.999, 99.99, 999.9 В | ±(0.5 % пкз + 3 емр) |
от 40 до 500 Гц | |
60.00, 600.0 мВ | ±(0.8 % пкз + 4 емр) |
9.999, 99.99 В | ±(1.0 % пкз + 4 емр) |
999.9 В | ±(2.0 % пкз + 4 емр) |
от 500 Гц до 1 кГц | |
60.00 мВ, 600.0 мВ | ±(2.0 % пкз + 3 емр) |
9.999, 99.99 В | ±(1.0 % пкз + 4 емр) |
999.9 В | ±(2.0 % пкз + 4 емр) |
от 1 до 3 кГц | |
60.00, 600.0 мВ | ±(2.0 % пкз + 3 емр) |
9.999, 99.99, 999.9 В | ±(3.0 % пкз + 4 емр) |
от 3 до 20 кГц | |
60.00*, 600.0 мВ* | ± (2.0 % пкз + 3 емр) |
9.999**, 99.99 В | ±3 дБ |
999.9 В | не нормируется |
Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ)
Остаточное показание: меньше 5 емр при коротком замыкании щупов.
* погрешность указана для показания от 30 до 100 % диапазона
** от 3 до 15 кГц
Постоянное/переменное напряжение, сумма компонент постоянное и переменное напряжение/переменное напряжение на двух индикаторах
Диапазон | Погрешность |
от 50 до 60 Гц | |
60.00, 600.0 мВ 9.999, 99.99, 999.9 В | ±(0.7 % пкз + 6 емр) |
от 40 Гц до 1 кГц | |
60.00, 600.0 мВ | ±(1.0 % пкз + 6 емр) |
9.999, 99.99, 999.9 В | ±(2.2 % пкз + 6 емр) |
от 1 до 20 кГц | |
60.00*, 600.0 мВ* | ±(2.2 % пкз + 6 емр) |
9.999**, 99.99 В | ±3 дБ |
999.9 В | не нормируется |
Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ)
* погрешность указана для показания от 30 до 100 % диапазона
** от 3 до 15 кГц
Переменное напряжение для функции автоматического выбора измерения
Диапазон | Погрешность |
от 50 до 60 Гц | |
9.999, 99,99, 999.9 В | ±(1.0 % пкз + 4 емр) |
Порог чувствительности для переменного напряжения 50/60 Гц: свыше 3.0 В до номинала.
Входной импеданс:
начальный: около 3 кОм, 270 пФ;
при показании свыше 50 В (типовое) входной импеданс резко возрастает.
Значение входного импеданса в зависимости от показания мультиметра:
18 кОм при 100 В,
125 кОм при 300 В,
320 кОм при 600 В,
500 кОм при 1000 В.
Постоянный ток
Диапазон | Погрешность | Входное сопротивление** |
600.0, 6000 мкА | ±(0.2 % пкз + 4 емр) | около 83 Ом |
60.00, 600.0 мА | около 1 Ом | |
6.000, 10.00 А* | около 0.05 Ом |
* 6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты,
менее 6 A – длительность измерения не регламентирована.
** Без учета сопротивления плавкого предохранителя.
Переменный ток и сумма компонент постоянный и переменный ток/переменный ток на двух индикаторах
Диапазон | Погрешность | Входное сопротивление ** |
от 50 до 60 Гц | ||
600.0 мкА | ±(0.6 % пкз +3 емр) | около 83 Ом |
6000 мкА | ||
60.00 мА | около 1 Ом | |
600.0 мА | ±(1.0 % пкз +3 емр) | |
6.000, 10.00 A* | ±(0.8 % пкз +6 емр) | около 0.05 Ом |
от 40 Гц до 1 кГц | ||
600.0 мкА | ±(0.8 % пкз +4 емр) | около 83 Ом |
6000 мкА | ||
60.00 мА | около 1 Ом | |
600.0 мА | ±(1.0 % пкз +4 емр) | |
6.000, 10.00 A* | ±(0.8 % пкз +6 емр) | около 0.05 Ом |
* 6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты,
менее 6 A – длительность измерения не регламентирована.
** Без учета сопротивления плавкого предохранителя.
Сопротивление, проводимость
Диапазон | Погрешность |
600.0 Ом, 6.000, 60.00, 600.0 кОм | ±(0.1 % пкз + 3 емр) |
6.000 МОм | ±(0.4 % пкз + 3 емр) |
60.00 МОм | ±(1.5 % пкз + 5 емр) |
99.99 нСм | ±(0.8 % пкз + 10 емр) |
Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).
Сопротивление для функции автоматического выбора измерения
Диапазон | Погрешность |
600.0 Ом, 6.000, 60.00, 600.0 кОм | ±(0.5 % пкз + 4 емр) |
6.000 МОм | ±(0.8 % пкз + 3 емр) |
60.00 МОм | ±(2.0 % пкз + 5 емр) |
Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).
Температура*
Диапазон | Погрешность** |
от минус 50.0 до плюс 1000.0 °C | ±(0.3 % пкз + 2 емр) |
от минус 58.0 до плюс 1832.0 °F | ±(0.3 % пкз + 5 емр) |
* После измерения переменного или постоянного тока необходимо около 30 минут для охлаждения мультиметра.
** При использовании термопары К-типа и без учета собственной погрешности термопары.
Частота
Диапазон измерения | Входная чувствительность* | Диапазон частоты |
60.00 мВ | 40 мВ | от 15.00 Гц до 50.00 кГц |
600.0 мВ | 60 мВ | |
9.999 В | 2.5 В | от 15.00 Гц до 10.00 кГц |
99.99 В | 25 В | |
999.9 В | 100 В | |
600.0 мкА | 60 мкА | от 15.00 Гц до 3.000 кГц |
6000 мкА | 600 мкА | |
60.00 мА | 40 мА | |
600.0 мА | 60 мА | |
6.000 A | 4 A | |
10.00 A | 7 A |
Погрешность: ±(0.04 % пкз + 4 емр)
*Указаны среднеквадратические значения для синуса
Частота логического сигнала и коэффициент заполнения
Функция измерения постоянного напряжения мВ | Диапазон | Погрешность* |
Частота логического сигнала | от 5.000 Гц до 1.000 МГц | ±(0.03 %пкз+4 емр) |
Коэффициент заполнения | от 0.00 до 100.0 % | ±(3 емр/кГц+2 емр) ** |
* Входная чувствительность: для прямоугольных импульсов не ниже 2.5 В (уровень логического сигнала: 3 В и 5 В)
** Приведена погрешность для частоты от 5 Гц до 10 кГц
Емкость
Диапазон | Погрешность* |
60.00, 600.0 нФ** | ±(0.8 % пкз + 3 емр) |
6.000 мкФ | ±(1.0 % пкз + 3 емр) |
60.00 мкФ | ±(2.0 % пкз + 3 емр) |
600.0 мкФ *** | ±(3.5 % пкз + 5 емр) |
6.000 мФ *** | ±(5.0 % пкз + 5 емр) |
25.00 мФ *** | ±(6.5 % пкз + 5 емр) |
* Для пленочных конденсаторов или более качественных.
** При режиме ручного выбора диапазона при измерении емкостей до 5.4 нФ и 54 нФ соответственно для диапазонов 60.00 нФ и 600.0 нФ погрешность составляет ±(0.8 % пкз + 3 емр).
*** При режиме ручного выбора диапазона указанная погрешность гарантируется при измерении емкости больше 50.0 мкФ, 0.54 мФ и 5.4 мФ соответственно для диапазонов 600.0 мкФ, 6.000 мФ и 25.00 мФ.
Проверка диодов
Диапазон | Погрешность | Тестовый ток | Напряжение холостого хода |
2.000 В | ±(1 % пкз +1 емр) | около 0.4 мА | менее 3.5 В |
"Прозвонка" цепи
Порог появления звукового сигнала: от 20 до 200 Ом.
Время отклика: менее 100 мкс.
Режим пикового детектора
Погрешность: ±[(заявленная функции измерения погрешность) + 250 емр].
Период между выборками: около 1 мс.
Режим регистрации максимального и минимального значений
Погрешность: ±[(заявленная погрешность для функции измерения погрешность) + 10 емр].
(при изменении измеряемого параметра свыше 100 мс для напряжения или тока)
- Мультиметр
- Измерительные щупы (TL-23a)
- Холстер (H-700)
- Термопара K-типа (K-250PC)
- Руководство по эксплуатации
- Батарея
