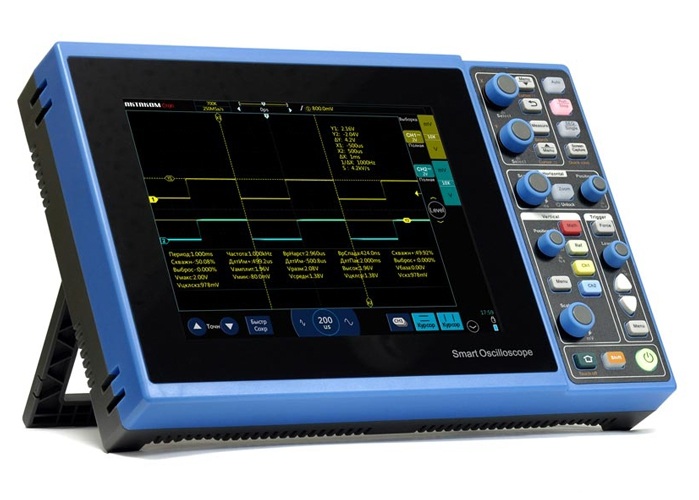

ADS-4144 — осциллограф цифровой

ADS-4144 — осциллограф цифровой
ADS-4144 — осциллограф цифровой
ADS-4144 — осциллограф цифровой
ADS-4144 — осциллограф цифровой
Артикул: 411219
Модель: ADS-4144
Гарантия: 14 мес.
Бренд: АКТАКОМ

Особенности осциллографа цифрового ADS-4144:

  • Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления);
  • Сенсорный мультитач дисплей: до 5 точек касания;
  • Большие размеры дисплея 8" и высокое разрешение 800х600;
  • 256 градаций яркости;
  • Четыре канала;
  • Большая глубина записи до 28 млн. точек;
  • Высокая скорость захвата осциллограмм до 80000 осц/сек;
  • 31 тип (5 одновременно);
  • Курсорные измерения;
  • Встроенный 6-ти разрядный аппаратный частотомер;
  • Режим записи и воспроизведения;
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель;
  • Широкий выбор интерфейсов для управления осциллографом и сохранения данных;
  • Возможность подключения мыши через стандартные интерфейсы;
  • HDMI интерфейс для вывода информации на внешний монитор;
  • Эргономичный дизайн;
  • Перезаряжаемая Li-Ion батарея;
  • Русскоязычный интерфейс меню.
Параметр Значение
Заглавие
Количество каналов 4
Полоса пропускания 100 МГц
Интерполятор Sin (x)/x
Максимальное входное напряжение CAT1 300 В (1 МОм)
Режимы регистрации
Выборка реальное время
Пиковый детектор 1 нс (один канал)
2 нс (два канала)
4 нс (четыре канала)
Усреднение 2, 4, 8, 16, 32, 64, 128, 256
Огибающая 2, 4, 8, 16, 32, 64, 128, 256, ∞
Вход
Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников 0,001X...10000X
Параметры горизонтальной системы
Максимальная частота дискретизации 1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
250 Мвыб/сек (четыре канала)
Максимальная глубина записи 28 М точек (один канал)
14 М точек (два канала)
7 М точек (четыре канала)
Коэффициент развертки 2 нс/дел - 1000 с/дел
Диапазон задержки временной базы -14 дел. - 14000 сек
Погрешность времени выборки и времени задержки ±20 ppm
Старение ±5 ppm / год
Режимы Y-T, X-Y, самописец, Zoom
Самописец 200 мс/дел - 1000 с/дел
Параметры вертикальной системы
Вертикальное отклонение 500 мкВ/дел - 5 В/дел (1 МОм)
АЦП 8 бит
Диапазон смещения ±2,5 В (с пробником х1, ±120 В (с пробником х1, ≥500 мВ/дел)
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания 20 МГц, ФВЧ, ФНЧ
Время нарастания ≤3,5 нс
Шум ≤1 мВ
Погрешность коэффициент усиления ≤±2%(1 МОм)
Изоляция между каналами ≥40 дБ (100:1)
Измерения
Курсорные ручные (ΔV, ΔT, 1/ΔT)
Автоматические Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции +, -, *, /, БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска
Режим запуска авто, обычный, однократный
Связь DC, AC, ФВЧ (>50 кГц), ФНЧ (
Диапазон уровня запуска ±10 делений от центра экрана
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
Типы последовательных шин UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульса положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастания положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видео Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблону AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронту Тип фронта: нарастающий, спадающий
Номер фронта 1 ~ 65535
Запуск по ранту Событие: временное, логическое
Декодирование протоколов
Режим отображения Графический, табличный
Типы протоколов Стандартно: UART, I²C, SPI, CAN, LIN
Опция: MIL-1553B, ARINC429
UART Приемник Rx: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²C Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPI Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CAN Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LIN Источник: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
MIL-1553B (опция) Источник: CH1, CH2, CH3, CH4
Отображение: шестнадцатеричное, двоичное
ARINC429 (опция) Источник: CH1, CH2, CH3, CH4
Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
Отображение: шестнадцатеричное, двоичное
Скорость передачи: 12,5 К / 100 кбит/с
Общие характеристики
Дисплей
Тип Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление многоточечное (до 5 точек)
Разрешение 800 × 600 точек
Шкала 14х10 делений
настраиваемая яркость сетки
Градации 256 уровней
Послесвечение авто, 10 мс ~ 10 с, ∞
Схема с цветовой температурой Да
Сохранение
Накопитель Внутренняя память 8 Гб
USB накопитель
Формат *csv, *wav, *bin
Отображение опорных осциллограмм 4
Сохранение настроек 10
Интерфейсы
Коммуникационные интерфейсы USB 2.0, microUSB 2.0, LAN
HDMI интерфейс версия 1.4
Выход компенсации пробников меандр, 1 кГц, 2 В п-п
Цифровой интерфейс Да
Питание
Напряжение сети 100-240 В, 50/60 Гц
Аккумуляторная батарея Li-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность
Питание
Габаритные размеры 280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров) 1,425 кг
Наименование Количество
1 Осциллограф цифровой ADS-4155 1
2 Осциллографический пробник 2
3 Защитная пленка на экран 1
4 Салфетка для протирки экрана 1
5 Ремешок 1
6 Блок питания 1
7 Сетевой кабель 1
