Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Метрологическое оборудование (приборы для калибровки и поверки) ПТНЧ-М — преобразователь измерительный - калибратор

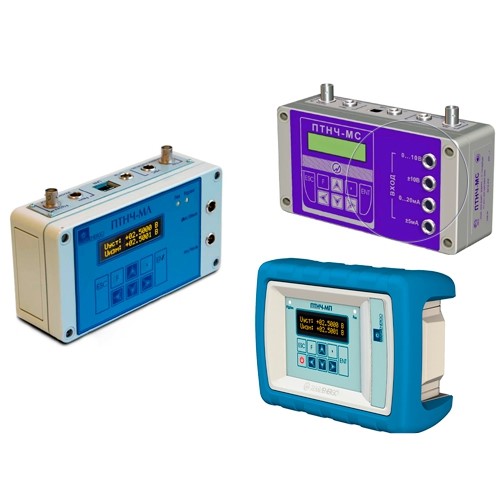

Модификации ПТНЧ-М по конструктивному исполнению:
"С" – стационарное (с питанием от сети переменного тока);
"П" – переносное исполнение (с питанием от встроенной аккумуляторной батареи, или от сети переменного тока через адаптер питания, или от блока питания USB);
"Л" – лабораторное исполнение (с питанием от сети переменного тока через адаптер питания).
К заказу доступны следующие преобразователи ПТНЧ-М в зависимости от конструктивного исполнения и класса точности:
| Параметр | Значение | |
| ПТНЧ-МС-02 ПТНЧ-МС-05 | ПТНЧ-МЛ-01 ПТНЧ-МЛ-02 ПТНЧ-МЛ-05 ПТНЧ-МП-01 ПТНЧ-МП-02 ПТНЧ-МП-05 | |
| Измерение напряжения постоянного тока | + | + |
| Измерение силы постоянного тока | + | + |
| Измерительное преобразование напряжения постоянного тока в частоту следования импульсов | + | + |
| Измерительное преобразование силы постоянного тока в частоту следования импульсов | + | + |
| Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока | - | + |
| Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока | - | + |
| Измерение частоты следования импульсов | - | + |
| Воспроизведение напряжения постоянного тока | - | + |
| Воспроизведение силы постоянного тока | - | + |
| Воспроизведение частоты импульсного сигнала | - | + |
| Деление частоты входного импульсного сигнала | + | + |
| Определение погрешности средств измерений с импульсным выходом | + | + |
| Определение погрешности ИПМ в унифицированный сигнал постоянного напряжения или силы постоянного тока | - | + |
| Измеряемые величины | Диапазоны измерений | Пределы допускаемой приведенной основной погрешности2)для модификаций, % | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | Примечание | ||
| ПТНЧ-МЛ-01 ПТНЧ-МП-01 | ПТНЧ-МС-02 ПТНЧ-МЛ-02 ПТНЧ-МП-02 | ПТНЧ-МС-05 ПТНЧ-МЛ-05 ПТНЧ-МП-05 | ||||
| Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсов | ||||||
| На пряжение постоянного тока (UВХ), В | от -1.5UН до +1.5UН | ± 0,01 | ± 0,02 | ±0,05 | 0,5 | UН, В – 5; 10 |
| от 0 до 1.5UН | UН, В – 0,21); 5; 10 | |||||
| Си ла постоянного тока (IВХ), мА | от -1.5IН +1.5IН | IН, мА – 5 | ||||
| от 0 до 1.5IН | IН, мА – 5; 20 | |||||
| Частота следования импульсов на частотном входе 1),3)(FВХ), Гц | от 0 до 22500 | абсолютная, Гц ±(0,1 + 3·10-5·FВХ) | ||||
| Примечание: 1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02,ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05; 2) Для двуполярных сигналов погрешность приведена к длине шкалы; 3) В режимах преобразования частоты в напряжение или ток. | ||||||
| Преобразуемые величины | Диапазоны измерений | Пределы допускаемой основной приведенной погрешности2)преобразования в частоту FП.ВЫХ, %, для модификаций | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | Примечание | ||
| ПТНЧ-МЛ-01 ПТНЧ-МП-01 | ПТНЧ-МС-02 ПТНЧ-МЛ-02 ПТНЧ-МП-02 | ПТНЧ-МС-05 ПТНЧ-МЛ-05 ПТНЧ-МП-05 | ||||
| Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока и напряжения постоянного тока в частоту следования импульсов | ||||||
| Напряжение постоянного тока (UВХ), В | от 0 до ±1,5UН | ± (0,01+100 /FНОМ) | ± (0,02+100/FНОМ 3)) | ± (0,05+100/FНОМ 3)) | 0,5 | UН, В – 5; 10. FП.ВЫХ = 0 Гц при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН и при UВХ = -UН |
| от -UН до 1,5UН | ± (0,01+200 /FНОМ) | ± (0,02+200/FНОМ) | ± (0,05+200/FНОМ) | UН, В – 5; 10. FП.ВЫХ = 0 Гц при UВХ = -UН. FП.ВЫХ = FНОМ при UВХ = UН | ||
| от 0 до 1,5UН | ± (0,01+100 /FНОМ) | ± (0,02+100/FНОМ) | ± (0,05+100/FНОМ) | UН, В – 0,21); 5; 10. FП.ВЫХ = 0 Гц при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН. | ||
| Сила постоянного тока (IВХ ), мА | от 0 до ±1,5IН | ± (0,01+100 /FНОМ) | ± (0,02+100/FНОМ) | ± (0,05+100/FНОМ) | IН, мА – 5. FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН и при IВХ = -IН. | |
| от - IН до 1,5IН | ± (0,01+200 /FНОМ) | ± (0,02+200/FНОМ) | ± (0,05+200/FНОМ) | IН, мА – 5. FП.ВЫХ = 0 Гц при IВХ = -IН. FП.ВЫХ = FНОМ при IВХ = IН | ||
| от 0 до 1,5IН | ± (0,01+100 /FНОМ) | ± (0,02+100/FНОМ) | ± (0,05+100/FНОМ) | IН, мА – 5; 20. FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН. | ||
| Примечание: 1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02,ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05; 2) Для двуполярных сигналов погрешность приведена к длине шкалы; 3) В модификаций ПТНЧ-МС-02, ПТНЧ-МС-05 значение FНОМ равно 4000 Гц. В модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02,ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05 значение FНОМ задается при их программировании в диапазоне от 0,1 до 15000 Гц (рекомендуется не менее 4000 Гц). | ||||||
| Воспроизводимые величины | Диапазоны воспроизведения | Сопротивление нагрузки, Ом | Пределы допускаемой основной абсолютной погрешности для модификаций | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | ||
| ПТНЧ-МЛ-01 ПТНЧ-МП-01 | ПТНЧ-МЛ-02 ПТНЧ-МП-02 | ПТНЧ-МЛ-05 ПТНЧ-МП-05 | ||||
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов | ||||||
| На пряжение постоянного тока (UВЫХ), В | от -10,5 до +10,5 | Не менее 2000 | ±1,0·10-3 | ±2,1·10-3 | ±5,2·10-3 | 0,5 |
| Сила постоянного тока (IВЫХ), мА | от -24 до +24 | Не более 500 | ±0,0024 | ±0,0047 | ±0,012 | |
| Частота следования импульсов при воспроизведении частоты (FК.ВЫХ), Гц | от 0 до 22500 | Не менее 2000 | ±3·10-5 ·FК.ВЫХ | |||
| Примечание: Частотный выход "FВЫХ" обеспечивает формирование последовательности прямоугольных импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 В, уровнем логической единицы в диапазоне от 4 до 5,5 В и скважностью от 2 до 3 при сопротивлении нагрузки не менее 5 кОм. | ||||||
| Выходные сигналы | Диапазоны выходных сигналов | Сопротивление нагрузки, Ом | Пределы допускаемой основной абсолютной погрешности для модификаций | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | ||
| ПТНЧ-МЛ-01 ПТНЧ-МП-01 | ПТНЧ-МЛ-02 ПТНЧ-МП-02 | ПТНЧ-МЛ-05 ПТНЧ-МП-05 | ||||
| Пределы допускаемой основной абсолютной погрешности преобразования частоты в напряжение или силу постоянного тока | ||||||
| На пряжение постоянного тока (UВЫХ), В | от -10 до 10 | Не менее 2000 | ±1,0·10-3 | ±2,0·10-3 | ±5,0·10-3 | 0,5 |
| от 0 до 10 | Не менее 2000 | |||||
| от 0 до 5 | Не менее 1000 | |||||
| от -5 до 5 | Не менее 1000 | |||||
| от 0 до 0,2 | Не менее 1000 | ±2·10-4 | ||||
| Сила постоянного тока (IВЫХ), мА | от 0 до 20 | Не более 500 | ±0,002 | ±0,004 | ±0,01 | |
| от 4 до 20 | Не более 500 | |||||
| от 0 до 5 | Не более 2000 | ±0,0005 | ±0,001 | ±0,0025 | ||
| от -5 до 5 | Не более 2000 | |||||
| Наименование характеристики | ПТНЧ-МЛ-01 ПТНЧ-МЛ-02 ПТНЧ-МЛ-05 ПТНЧ-МС-02 ПТНЧ-МС-05 | ПТНЧ-МП-01 ПТНЧ-МП-02 ПТНЧ-МП-05 | ||||
| Основные технические характеристики | ||||||
| Потребляемая мощность, В∙А, не более | 10 | 20 | ||||
| Габаритные размеры средства измерений (ВхШхГ), мм, не более | 185х110х60 | 1230х160х90 | ||||
| Масса, кг, не более | 1,0 | 2,0 | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 от 42 до 75 | |||||
| Нормальные условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 | |||||
| Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 90 при +25 °С от 70 до 106,7 | |||||
| Входное сопротивление: - входа измерения тока, Ом, не более - входа измерения напряжения, кОм, не менее - входа измерения частоты, кОм, не менее | 200 5 5 | |||||
| Степень защиты корпуса | IP 40 | |||||
| Время установления рабочего режима, мин, не более | 15 | |||||
| Средний срок службы, лет | 15 | |||||
| Средняя наработка на отказ, ч | 80 000 | |||||
| № | Наименование | Количество |
| 1 | Преобразователь измерительный - калибратор ПТНЧ-М в выбранном исполнении | 1 |
| 2 | Комплект принадлежностей | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 985001 |  | УФС-И — устройство поверки индукционных счетчиков | 13 000 Р | |
| 2. | 985000 |  | УФС-Э — устройство поверки электронных счетчиков | 13 000 Р |
| Артикул: | Наименование: | Цена: | |||
| 1. | 999020 |  | ПТНЧ-МЛ-01 ПТНЧ-МЛ-01 — лабораторное исполнение, класс точности 0,01 | 390 000 Р | |
| 2. | 999021 |  | ПТНЧ-МЛ-02 ПТНЧ-МЛ-02 — лабораторное исполнение, класс точности 0,02 | 320 000 Р | |
| 3. | 999022 |  | ПТНЧ-МЛ-05 ПТНЧ-МЛ-05 — лабораторное исполнение, класс точности 0,05 | 280 000 Р | |
| 4. | 999023 |  | ПТНЧ-МП-01 ПТНЧ-МП-01 — переносное исполнение, класс точности 0,01 | 390 000 Р | |
| 5. | 999024 |  | ПТНЧ-МП-02 ПТНЧ-МП-02 — переносное исполнение, класс точности 0,02 | 320 000 Р | |
| 6. | 999025 |  | ПТНЧ-МП-05 ПТНЧ-МП-05 — переносное исполнение, класс точности 0,05 | 280 000 Р |
