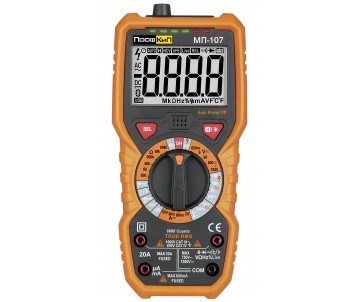

| Основные метрологические характеристики мультиметра переносного МП-107 |
| Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока. |
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности |
| МП-107 | 600 мВ | 0,1 мВ | ± (0,5 х 10-2 Uизм + 3r) |
| 6 В | 0,001 В |
| 60 В | 0,01 В |
| 600 В | 0,1 В |
| 1000 В | 1 В |
| Где Uизм – измеренное значение напряжения постоянного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ) |
| Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока. |
| Модель | Предел измерений | Разрешение | Частота измеряемого напряжения | Предел допускаемой основной погрешности |
| МП-107 | 6 В | 0,001 В | 40…1000 Гц | ± (0,8 х 10-2 Uизм + 3r) |
| 60 В | 0,01 В |
| 600 В | 0,1 В | ± (1,0 х 10-2 Uизм + 5r) |
| 750 В | 1 В |
| Где Uизм – измеренное значение напряжения переменного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ) |
| Метрологические характеристики мультиметров в режиме измерения силы постоянного тока. |
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности |
| МП-107 | 60 мкА | 0,01 мкА | ± (0,8 х 10-2 Iизм + 3r) |
| 60 мА | 0,01 мА |
| 600 мА | 0,1 мА |
| 20 А | 0,01 А | ± (1,5 х 10-2 Iизм + 3r) |
| Где Iизм – измеренное значение силы постоянного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А) |
| Метрологические характеристики мультиметров в режиме измерения силы переменного тока. |
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности | Частота измеряемого переменного тока |
| МП-107 | 60 мА | 0,01 мА | ± (1,0 х 10-2 Iизм + 3r) | 40…1000 Гц |
| 600 мА | 0,1 мА |
| 20 А | 0,01 А | ± (1,5 х 10-2 Iизм + 3r) |
| Где Iизм – измеренное значение силы переменного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А) |
| Метрологические характеристики мультиметров в режиме измерения электрического сопротивления. |
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности |
| МП-107 | 600 Ом | 0,1 Ом | ± (0,8 х 10-2 Rизм + 5r) |
| 6 кОм | 0,001 кОм |
| 60 кОм | 0,01 кОм |
| 600 кОм | 0,1 кОм |
| 6 МОм | 0,001 МОм |
| 60 МОм | 0,01 МОм | ± (2,0 х 10-2 Rизм + 20r) |
| Где Rизм – измеренное значение сопротивления (Ом, кОм, МОм) r – разрешение на текущем диапазоне измерений (Ом, кОм, МОм) |
| Метрологические характеристики мультиметров в режиме измерения электрической ёмкости. |
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности |
| МП-107 | 6 нФ | 0,001 нФ | ± (4,0 х 10-2 Сизм + 30r) |
| 60 нФ | 0,01 нФ | ± (4,0 х 10-2 Сизм + 3r) |
| 600 нФ | 0,1 нФ |
| 6 мкФ | 0,001 мкФ |
| 60 мкФ | 0,01 мкФ |
| 600 мкФ | 0,1 мкФ |
| 6 мФ | 0,001 мФ |
| 60 мФ | 0,01 мФ | ± (5,0 х 10-2 Сизм + 3r) |
| Где Cизм – измеренное значение ёмкости (нФ, мкФ, мФ) r – разрешение на текущем диапазоне измерений (нФ, мкФ, мФ) |
| Метрологические характеристики мультиметров в режиме измерения частоты синусоидального сигнала. |
| Модель МП-107 |
| Диапазон | Напряжение на входе | Разрешение | Предел допускаемой основной погрешности |
| 10 Гц | 0,3…10 В Максимальное напряжение 600 В | 0,01 Гц | ± (1,0 х 10-2 Fизм + 3r) |
| 100 Гц | 0,1 Гц |
| 1000 Гц | 1 Гц |
| 10 кГц | 0,01 кГц |
| 100 кГц | 0,1 кГц |
| 1 МГц | 0,001 МГц |
| 10 МГц | 0,01 МГц |
| Примечание: Fизм – измеренное значение частоты; r – разрешение на текущем диапазоне измерений; |
