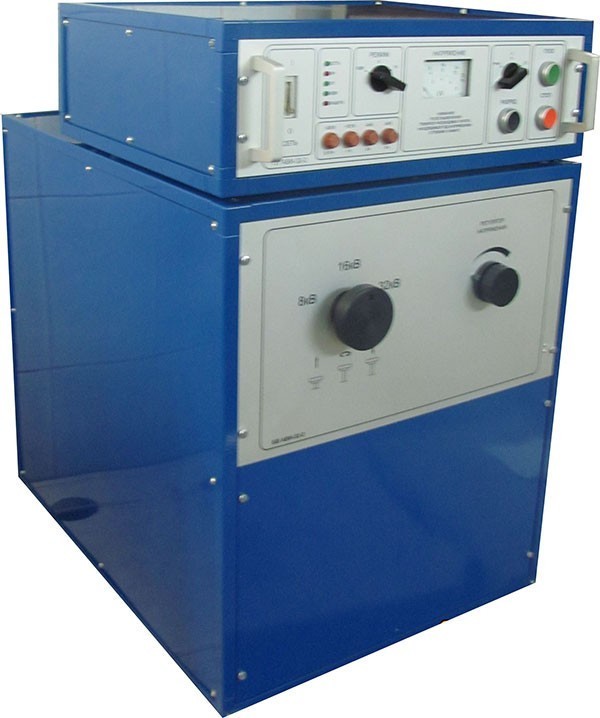

АВИ-32-2 генератор импульсов

АВИ-32-2 генератор импульсов
Артикул: 320048
Модель: АВИ-32-2
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
952 008 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора импульсов АВИ-32-2

Аппарат высоковольтных импульсов АВИ-32-2 (ударный генератор) предназначен для:

  • генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
  • измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305»;
  • измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305»;
  • измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;
  • стационарной установки в электротехническую лабораторию.

Отличительные особенности генератора импульсов АВИ-32-2

  • высокая запасаемая энергия;
  • высокий уровень выходного напряжения, что позволяет определять место повреждения силовых кабелей без применения аппаратов прожига;
  • разделен на два блока: пульт управления и блок высоковольтный;
  • одинаковые габаритные размеры с аппаратом АП-14-6 для удобства монтажа в электротехническую лабораторию.

Условия применения генератора импульсов АВИ-32-2

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.



Технические характеристики аппарата АВИ-32-2

Параметр Значение
Напряжение питания частотой 50Гц, В 220±22
Максимальная потребляемая мощность, кВА 3,0
Максимальное выходное постоянное напряжение в трех диапазонах, кВ 0÷8
0÷16
0÷32
Максимальная запасаемая энергия во всех диапазонах, Дж 2000
Период следования импульсов в автоматическом режиме, с 3 и 6
Габаритные размеры, мм, не более:
пульта управления ПУ АВИ-32-2
блока высоковольтного БВ АВИ-32-2

520х169х500
520х630х800
Масса, кг, не более
пульта управления ПУ АВИ-32-2
блока высоковольтного БВ АВИ-32-2

12
128

Комплект поставки АВИ-32-2

Наименование Количество
1. Блок управления ПУ АВИ-32-2 1
2. Блок высоковольтный БВ АВИ-32-2 1
3. Кабель питания 1
4. Кабель соединительный межблочный 1
5. Провод заземления 1
6. Паспорт 1

Дополнительно (за отдельную стоимость) к комплекту поставляется: Узел связи по току УТ
