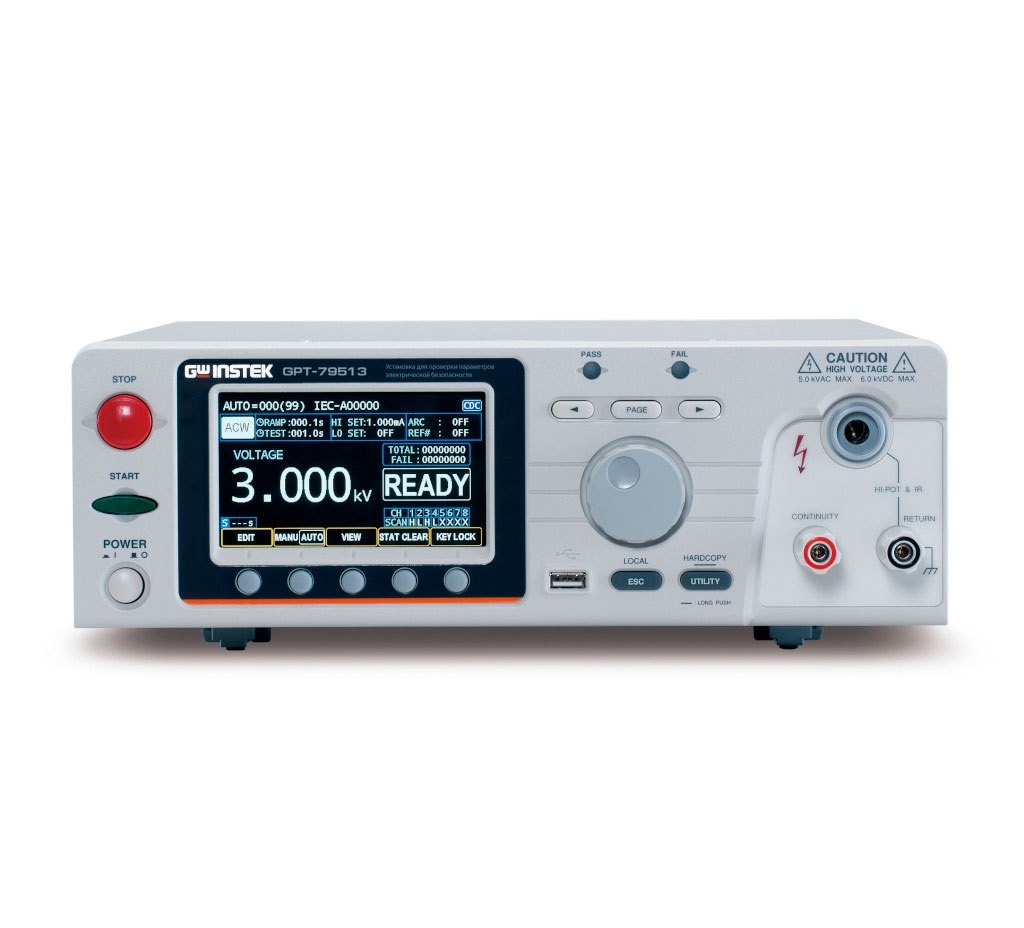

GPT-79503 — установка для проверки параметров электрической безопасности

GPT-79503 — установка для проверки параметров электрической безопасности
GPT-79503 — установка для проверки параметров электрической безопасности
Артикул: 306063
Модель: GPT-79503
Гарантия: 24 мес.
Госреестр РФ: 84512-22
Поверка приобретается отдельно: 3300 Р
Бренд: GOOD WILL Instek

Особенности установки для проверки параметров электрической безопасности GPT-79503:

  • Общая функциональность «4 в 1»: ACW/ DCW/ IR/ GC;
  • Выходная мощность 150 ВА, выходной усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования;
  • Испытание переменным напряжением до 5 кВ. частота 50/ 60 Гц;
  • Испытание постоянным напряжением до 6 кВ;
  • Измерение сопротивления изоляции до 10 ГОм;
  • Встроенный 8 канальный сканер: режим H;
  • Разрешение: 10 мкА по току, 10 В по напряжению;
  • Детектор токов утечки (ARC), установка ВВ напряжения при отключенной нагрузке, регулировка Uтеста в ходе испытани;
  • Микропроцессорное управление, высокая стабильность U теста;
  • Режимы тестирования: «Ручной»/ «Авто» (таймер);
  • Экспорт/импорт параметров настройки через USB-накопитель для переноса на тестеры аналогичной модели;
  • Графический цветной TFT дисплей (диагональ 10,9 см);
  • Световая и звуковая индикация (состояние, результат теста);
  • Внутренняя память: 501 ячейка (профили настроек в режиме MANU/ручной);
  • Интерфейсы: RS-232, USB (2, в т.ч. USB-TMC);
  • Порт «I/O» (аналоговые цепи управления - пуск, остановка).



Параметр Значение
Испытание переменным током
Испытательное напряжение 0,05 кВ…5 кВ; частота 50/60 Гц (в зависимости от сети питания)
Погрешность установки ± (1 % + 5 В)
Разрешение 1 В
Максимальная мощность 150 ВА (5 кВ/ 30 мА)
Максимальный ток 30 мА (0,5 кВ < U ≤ 5 кВ), 5 мА (0,05 кВ ≤ U ≤ 0,5 кВ)
Диапазон установки тока 0,001…30 мА
Погрешность установки ± (1,5 % + 30 мкА)
Разрешение 1 мкА (0,001…9,999 мА)/ 10 мкА (10,00…30,00 мА)
Форма напряжения U исп Синусоидальная (50/ 60 Гц – выбирается)
Испытание постоянным током
Испытательное напряжение 0,05 кВ…6 кВ
Погрешность установки ± (1 % + 5 В)
Разрешение 1 В
Максимальная мощность 50 Вт (5 кВ/ 10 мА)
Максимальный ток 10 мА (0,5 кВ < U ≤ 6 кВ), 2 мА (0,05 кВ ≤ U ≤ 0,5 кВ)
Диапазон установки тока 0,001 мА…10 мА
Погрешность установки ± (1 % + 1 мкА) при Iуст ± (1 % + 10 мкА) при Iуст ≥ 1 мА
Разрешение 0,1 мкА (0,1 мкА…999,9 мкА); 1 мкА (1 мкА… 9,999 мкА); 10 мкА (10,00 мА)
Измерение сопротивления изоляции
Тестовое напряжение 50…1000 В
Погрешность установки ± (1 % + 5 В)
Разрешение 1 В
Диапазон измерений 0,1 МОм…10 ГОм
Погрешность измерения ± 5 % (Базовая)
Общие данные
Время испытания (Таймер) 0,3…999,9 с или непрерывно
Погрешность установки ±1*10-4 + 20 мс
Задержка запуска 0,0…999,9 с
Дисплей Цветной графический TFT- дисплей (10,9 см)
Напряжение питания ~100 - 240 В ± 10 %, 50 / 60 Гц (потребляемая мощность ≤400 ВА)
Интерфейс RS-232, USB (2 host/ device), I/O – аналоговое управление
Память 501 ячейка (до 99 ручных тестов в режиме автотеста /AUTO)
Сканнер 8 Каналов, Статусы: H, Х (Выключенно)
Габаритные размеры 320 х 120 х 435 мм
Масса 11 кг
Наименование Количество
1 Установка для проверки параметров электрической безопасности GPT-79503 1
2 Комплект измерительных проводов (1 - GHT-115) 1
3 Измерительный кабель (1 - GHT-116B - черный) 1
4 Измерительный кабель (1 - GHT-116R - красный), 1
5 Шнур питания 1
6 Руководство по эксплуатации 1
