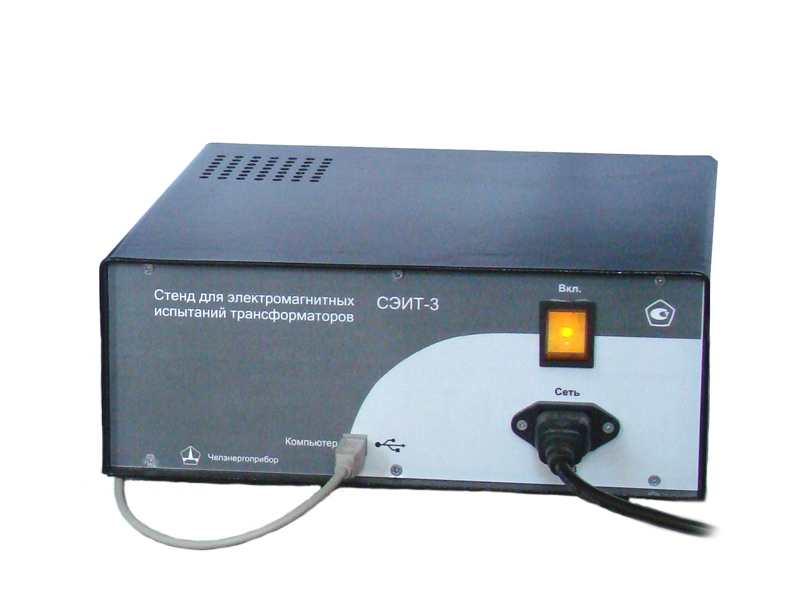

СЭИТ-3 – измерительный стенд для ЭМ испытаний трансформаторов

СЭИТ-3 измерительный стенд для электромагнитных испытаний
Артикул: 309025
Модель: СЭИТ-3
Гарантия: 18 мес.
Госреестр РФ: 45683-10
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Челэнергоприбор
Цена:
492 000 Р
Доступен для заказа
Добавить к сравнению

Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.

При помощи СЭИТ-3 производятся следующие испытания:

  • проверка коэффициента трансформации и группы соединения обмоток;
  • измерение сопротивления обмоток постоянному току;
  • измерение потерь и напряжения КЗ;
  • измерение потерь и тока ХХ.

Прибор предназначен для эксплуатации в следующих условиях:

  • температура окружающей среды 10...35 °С;
  • относительная влажность воздуха, не более 80 % при 25 °С;
  • атмосферное давление 84...106,7 кПа.

Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.

Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.

Параметр Значения
Диапазон измеряемых переменных токов1 0...5 А
Диапазон измеряемых переменных напряжений2 0...400 В
Диапазон измеряемых активных мощностей1, 2 0…4000 Вт
Диапазон измеряемых сопротивлений постоянному току 0.00001...200 Ом
Диапазон измеряемой частоты 45...55 Гц
Пределы измерения тока 5 А
Пределы измерения напряжения 100 В; 400 В
Пределы измерения сопротивления 0,01; 0,2; 2; 20 и 200 Ом
Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более 0.2 %
Основная приведенная погрешность измерения мощности, не более 0.5 %
Основная приведенная погрешность измерения токов, не более 0.5 %
Абсолютная погрешность измерения частоты, не более 0.15 Гц
Максимальное количество одновременно измеряемых величин 6
Входное сопротивление каналов измерения напряжения, не менее 250 кОм
Падение напряжения нагрузки каналов измерения силы тока, не более 50 мВ
Время готовности к работе после включения питания, не более 15 мин
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности
Средний срок службы прибора не менее 5 лет
Средняя наработка на отказ не менее 10 000 ч

Комплект поставки СЭИТ-3

Наименование Количество
1 Измерительно-вычислительный блок СЭИТ-3 1
2 Сетевой шнур 1
3 Шнур USB для подключения стенда к компьютеру 1
4 Комплект измерительных проводов длиной 5 м, соединенных с зажимами типа «крокодил», с общим разъемом для подключения к ИВБ 1
5 Оптический патчкорд типа ST-ST мультимод диплекс в комплекте с переходником оптика-USB 1
6 Компакт-диск с ПО 1
7 Руководство по эксплуатации и паспорт 1
8 Методика поверки 1
