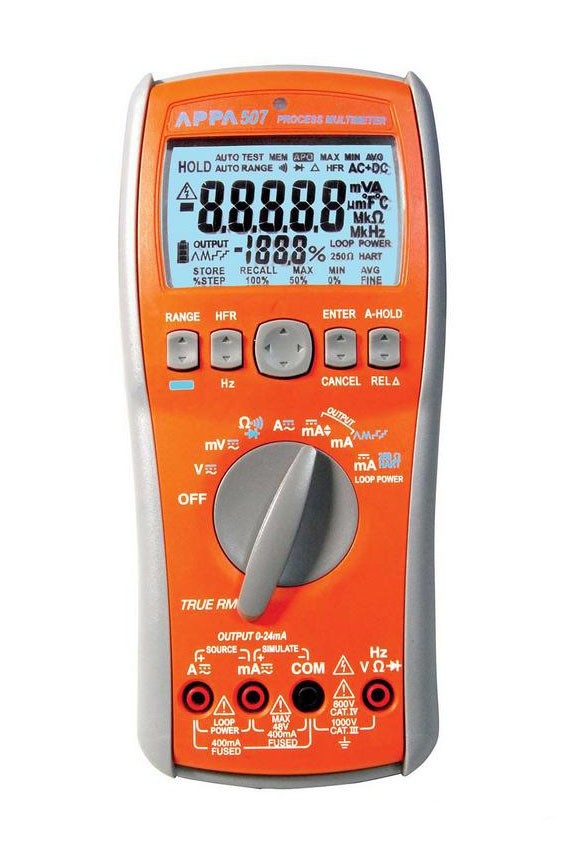

APPA 507 — калибратор промышленных процессов

APPA 507 — калибратор промышленных процессов
Артикул: 336056
Модель: APPA 507
Гарантия: 24 мес.
Госреестр РФ: 76098-19
Поверка приобретается отдельно: 6500 Р
Бренд: APPA

Калибратор APPA 507 сочетает в себе два наиболее часто используемых техническим специалистом инструмента и представляет собой комбинацию в едином приборе: цифрового мультиметра с отображением ср. кв. значений переменного сигнала произвольной формы (True RMS) и калибратора петли тока.

Прибор имеет следующие режимы: «Источник питания»/SOURCE, «Эмуляция»/SIMULATE (имитирует 2- проводной датчик тока), питание петли тока (Loop Power), «Постоянный ток» с выбором приоритета функционирования (Adjustable DC/ Auto DC).

Мультиметр-калибратор APPA 507 обеспечивает быструю проверку линейности параметров с помощью встроенной функции изменения тока с шагом 100%, 25% или регулировкой ГРУБО»/ «ТОЧНО», с инхронное отображение мА и %. Для дистанционной диагностики имеется возможность генерации сигнала эталонного тока с автоматическим линейным пилообразным изменением (Auto Ramp) или нарастанием с дискретным шагом (Auto Step).

APPA 507 в режиме Source (Источник) является эталонным генератором тока с переключаемыми диапазонами 0-20 мА/4-20 мА в цепях токовой петли, не имеющей источника питания.

В приборе предусмотрена возможность использования внешнего 24-вольтного источника напряжения петли тока при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры (режим Simulate Mode).

АРРА 507 поддерживает работу по протоколу HART™. В режиме питания петли тока 24 В резистор 250 Ом соединен последовательно с токовой петлей для совместимости с коммуникаторами HART™ (Loop Power Mode).

Мультиметр-калибратор имеет фильтр низких частот (HFR), который используется при контроле характеристик оборудования в цепях управления (электродвигатели и приводы с переменной скоростью вращения). Такая НЧ фильтрация обеспечивает устойчивый захват и стабильные измерения напряжений сигналов использующих ШИМ регулирование.

Прибор имеет яркий ЖК-дисплей с автоподсветкой: 5 разрядов (макс. индикация 50.000), с двумя цифровыми шкалами. Пластиковый съемный интегрированный футляр для демпфирования и защиты от ударных нагрузок . Свободный доступ к предохранителю и батареям для удобной замены. Безопасность соответствует 1000 В кат. III/ 600 В кат. IV. Навигация в меню прибора осуществляется с помощью удобного 4-х позиционного джойстика-навигатора, переключателя режимов и функциональных кнопок управления на передней панели.

Применение APPA 507 избавляет от необходимости иметь под рукой при диагностике и эксплуатационном контроле несколько других тестеров и специализированных приборов.

Преимущества калибратора промышленных процессов APPA-507:

Работа днем и ночью. Встроенный в переднюю панель фотоэлемент управляет автовключением подсветки дисплея, что обеспечивает оператору постоянный визуальный контроль показаний на экране, повышает безопасность и удобство в работе. Теперь при выполнении измерений - не надо отвлекаться на принудительное ручное включение подсветки. В условиях недостаточной видимости автоматика сделает это за оператора!

Завершенное решение для тестирования в жестких условиях. Ударопрочная конструкция мультиметра-калибратора специально разработана для жестких условий окружающей среды и промышленной эксплуатации. Все важные детали и узлы схемы (роторный переключатель режимов, входные гнезда, кромки корпуса и батарейный отсек) – выполнены с уплотнительной прокладкой для исключения попадания внутрь брызг, пыли и грязи. Мультиметр-калибратор выдерживает воздействие вибрационных нагрузок и ударов, допускают падение с высоты до 1,3 м. Они предназначены для использования как внутри помещений, так и снаружи .

Надежная защита. Эргономичный и современный slim-дизайн в сочетании с надежным и органично совмещенным с корпусом многофункциональным защитным чехлом. Помимо основной демпфирующей функции чехол дополнительно имеет: подставку-упор для удобного вертикального расположения, крюк-петлю для подвешивания, фиксаторы для крепления измерительных проводов при хранении. Безопасное исполнение прибора и защита от перенапряжений (кат. IV 600 В/кат. III 1000 В)

Оптический RS-232/USB интерфейс. RS-232/USB - наиболее безопасный (гальванически изолированный) и легкий в использовании оптический интерфейс ДУ при подключении к ПК для передачи записанных данных. Мультиметр-калибратор APPA-507 имеет возможность быстрой внутренней программной калибровки, но требует наличия эталона и специализированного ПО (выполняется специалистами в сертифицированном сервис - центре).

Быстрая и удобная замена батарей и предохранителя. Практичный корпус разработан для удобства пользователя. Теперь не требуется снятие всей задней крышки корпуса и вскрытие прибора вплоть до схем внутреннего монтажа. Открутив всего один винт обеспечивается доступ к батарейному отсеку для замены источников питания или перегоревшего предохранителя.

Всё включено для работы. Мультиметр-калибратор не требует дополнительных принадлежностей для выполнения измерений. Силиконовые провода (не «дубеющие» на холоде) и безопасные пробники с ограничительными кромками, соединители типа «банан» 4 мм в изоляции (с изгибом на 90°), твердосплавные наконечники обеспечат безопасные и комфортные измерения. Съемные зажимы -«крокодил» в изоляции с большим углом раскрыва (с резьбовым соединением) и магнитный держатель - входят в комплект поставки.

Преимущества функциональности и дополнительные режимы калибратора промышленных процессов APPA-507:

  • Улучшенные точностные параметры (базовая ±0,05 % DCV);
  • Автодетектирование и измерение: DC/AC (TrueRMS)/ AC+DC;
  • Навигация в меню на экране прибора с помощью 4-х позиционного джойстика;
  • Режим НЧ-фильтра HFR (аналог Lo-pass);
  • Автофиксации измерений: режим AutoHold;
  • Звуковое предупреждение Beep Guard* в случае несоответствия установленного режима измерения и порядка подключения измерительных проводов к входным гнездам (защита измерительного входа);
  • Автоподсветка дисплея (встроенный фото элемент);
  • Магнитный держатель в комплекте поставки MS-01.

Особенности калибратора промышленных процессов APPA 507:

  • Малогабаритный комбинированный прибор: цифровой мультиметр и калибратор токовой петли (имитатор сигнала тока первичных преобразователей для калибровки вторичной аппаратуры);
  • Измерительные функции: пост. и переменное напряжение (до 1000 В / разреш. 0,001 мВ), пост. и переменный ток (до 1 А/ разреш. 1 мкА), сопротивление (до 50 МОм / разреш. 0,01 Ом), частота до 100 кГц (разр. 0,01 Гц), прозвонка цепи (< 50 Ом), тест диодов;
  • Базовая погрешность 0,05% (DCV);
  • Автодетектирование и измерение: DC/ AC (TrueRMS)/ AC+DC;
  • Индикация частоты входного сигнала (напряжение/ ток);
  • Функции калибратора: пост. ток 0 - 20 мА или 4 - 20 мА (разреш. 1 мкА);
  • Возможность калибровки датчиков с высоким R вх (до 1,2 кОм);
  • Питание петли 24 В (Source Mode), режим «От внешнего источника 24 В» (Simulate Mode), поддержка протокола HART (встр. резистор 250 Ом);
  • Ручное/автоматическое задание шага и автонарастающий пилообразный сигнал;
  • Синхронное отображение мА и %;
  • Удобный 4- х позиционный джойстик для навигации в меню;
  • Большой 5- и разрядный, двухстрочный индикатор (6 изм./ с) с подсветкой;
  • Режимы измерений: Min/ Max/ Average /AutoHold/ Relative;
  • Внутренняя память для сохранения данных (100 ячеек);
  • Режим НЧ - фильтра HFR (аналог Lo-pass);
  • Батарейное питание, индикатор ресурса батарей;
  • Функция автоматического отключения питания;
  • Защита от напряжения до 1000 В / кат III.



Параметр Значение Пример
Функция «Измерение»(вход)
Постоянное напряжение Пределы измерений 50 мВ...1000 В
Погрешность ± (0,05 % + 5 ед. счета)
Макс. разрешение 0,001 мВ
Переменное напряжение (AC/ AC +DC) Пределы измерений 50 мВ...1000 В
Погрешность ± (0,5 % + 20 ед. счета)
Макс. разрешение 0,001 мВ
Полоса частот 40 Гц...10 кГц
Защита входа 1000 В скз
Постоянный ток Пределы измерений 50 мА...1 А
Погрешность ± (0,05 % + 2 ед. счета)
Макс. разрешение 1 мкА
Защита входа Предохранитель 440 мА/ 1000 В
Переменный ток Пределы измерений 50 мА...1 мкА
Погрешность ± (0,5 % + 20 ед. счета)
Макс. разрешение 0,01 мА
Полоса частот 40 Гц...10 кГц
Защита входа Предохранитель 440 мА/ 1000 В
Частота Пределы измерений 5 Гц...100 кГц
Погрешность ± (3 ед. счета)
Макс. разрешение 0,01 Ом
Сопротивление Пределы измерений 500 Ом...50 МОм
Погрешность ± (0,1 % + 10 ед. счета)
Макс . разрешение 0,01 Ом
Защита входа 1000 В
Прозвон цепи Порог срабатывания 50 Ом
Индикация Непрерывный звуковой сигнал f=2 кГц
Напряжение теста ± 3 В
Защита входа 1000 В
Функция «Калибратор» (выход)
Калибратор петли тока( внутр. источник) Source Mode Диапазон вых . тока 0 мА...24 мА
Макс. разрешение 1 мкА
Погрешность ± (2 ед. счета)
Параметры петли >24 В/ 24 мА/ 1,2 кОм
Калибратор петли тока (внешний источник) Диапазон вых . тока 0 мА...24 мА
Макс. разрешение 1 мкА
Погрешность ± (2 ед. счета)
Параметры петли >24 В/ 24 мА/ 1 кОм
Питание петли тока 24 В (HART) Loop Power Mode Предел вых тока 50 мА
Макс. разрешение 1 мкА
Погрешность ± (0,05 % + 2 ед. счета)
Параметры петли >24 В/ 24 мА/ 250 кОм
Общие данные Измерение ср. кв. зн Сигнал произвольной формы (TRMS)
Макс. индикация 50,000
Интерфейс RS-232/ USB
Объем вн. памяти 100 показаний
Скорость измерения Цифровая шкала: 6 изм./с (5-разрядная индикация)
Автовыключение 1...60 мин. По умолчанию – 30 мин (возможна блокировка автовыключения)
Источник питания 4х 1,5В (тип АА)
Срок службы батареи 100 ч
Условия эксплуатации Температура: 0 °C...50 °C; отн. влажность: не более 80 %
Габаритные размеры 95 х 200 х52 мм
Исполнение МЭК 61010 (макс. напряжение до 1000 В скз)
Масса 620 г
Опции Программа WinDMM300, транспортная сумка
Наименование Количество
1 Калибратор промышленных процессов APPA 507 1
2 Измерительные провода 2
3 Зажим типа «крокодил» 2
4 Батарея 1,5 В 4
5 Защитный чехол 1
6 Руководство по эксплуатации 1
7 Кабель RS-232/USB 1
