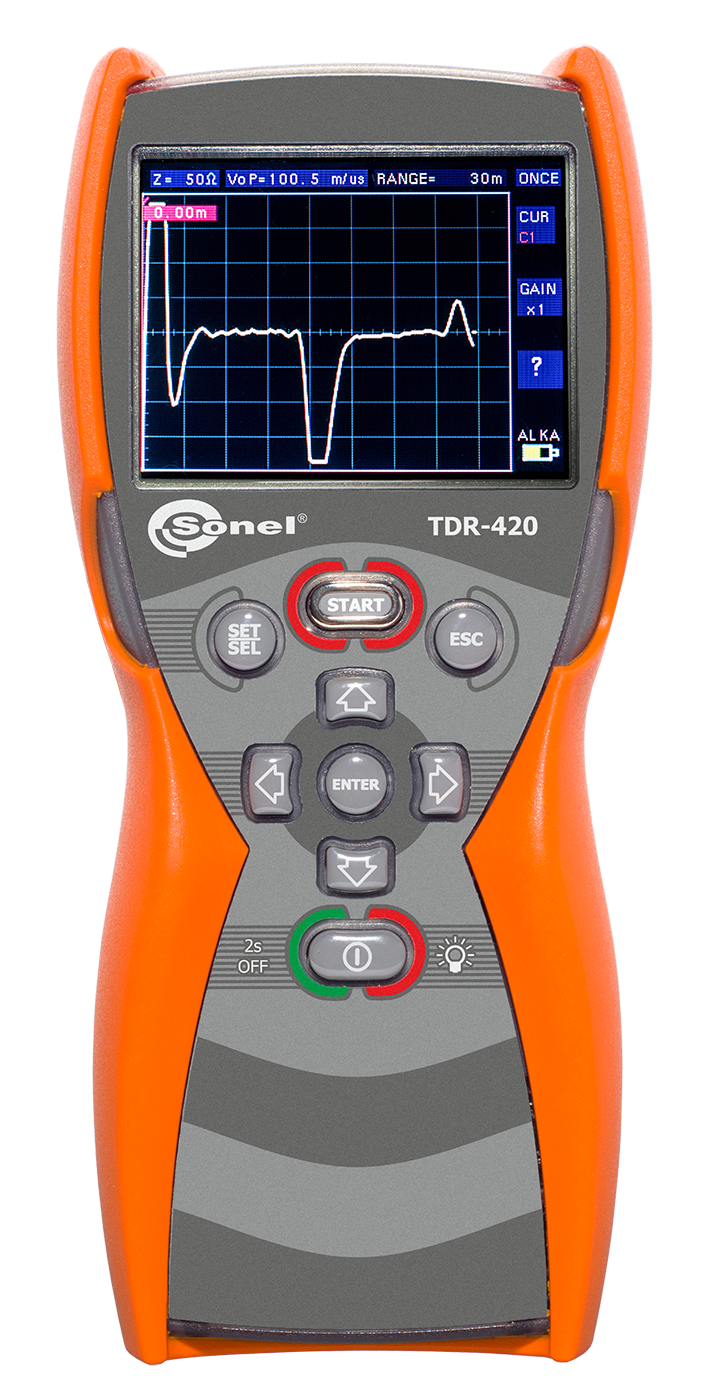

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Функциональные возможности:
Измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м;
Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивлени;
Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей;
Функция «Помощь» для интерпретации полученного результата в процессе измерения.
Комплект поставки TDR-420
№
Наименование
Описание
Количество
Индекс
1
TDR-420 - рефлектометр
Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. Позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
1
WMRUTDR420
2
Двухпроводный соединительный кабель 0,6 м
Двухпроводный соединительный кабель 0,6 м.
1
WAPRZ0X6DZBB
3
Зажим «Крокодил» изолированный красный K02
Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
1
WAKRORE20K02
4
Зажим «Крокодил» изолированный черный K01
Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
1
WAKROBL20K01
5
Ремень для переноски прибора M1
Предназначен для переноски прибора. Возможно повесить на шею.
1
WAPOZSZE4
6
Футляр M6
Предназначен для упаковки и транспортировки прибора.
