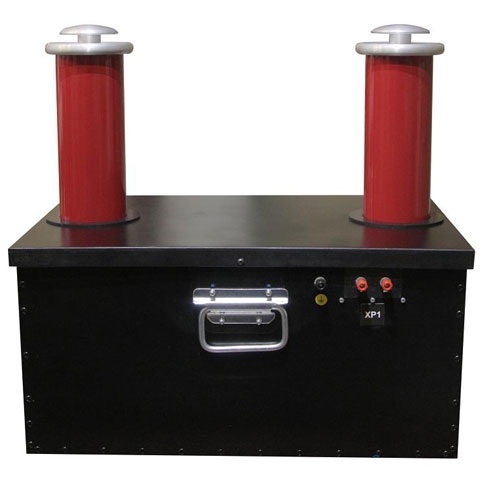

ТВС-25/2-36 — трансформатор прожига кабеля

ТВС-25/2-36 — трансформатор прожига кабеля
ТВС-25/2-36 — трансформатор прожига кабеля
Артикул: 341011
Модель: ТВС-25/2-36
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)

Трансформаторы прожиговые силовые ТВC-25/2-36 обладают встроенным двухполупериодным диодным выпрямителем, встроенным высоковольтным делителем с коэффициентом деления, дросселем (опция) для изменения напряжения короткого замыкания, штангой заземления. По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.

Особенности трансформатора прожига кабеля ТВС-25/2-36:

  • Влагопылезащитное исполнение IP60;
  • Модельный ряд по току до 800 мА;
  • Модельный ряд по напряжению до 85 кВ;
  • Легкий и компактный;
  • Двухполупериодный выпрямитель;
  • Топология — две обмотки со средней точкой;
  • Напряжение короткого замыкания 15..17 %;
  • Дополнительный дроссель по требованию;
  • Температурная защита высоковольтного блока 70 град;
  • Необслуживаемый высоковольтный блок.
Параметр Значение
Номинальное напряжение первичной обмотки, В 200,0 ± 2 %
Номинальное напряжение постоянного тока, кВ 36,0
Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200,0 В, кВ 25,0
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 30,0
Максимальный выходной постоянный ток, мА 125,0
Максимальный выходной переменный ток, мА 125,00
Относительная погрешность встроенного делителя напряжения 1%
Коэффициент деления делителя напряжения 1:1000,1:10000
Выходная мощность, ВА 4100
Габаритные размеры трансформатора, мм 370х500х310
Масса, кг 36±3
Наименование Количество
1 Трансформатор высоковольтный ТВС-25/2-36 1
2 Паспорт 1
