РТ-2048-06 - комплект нагрузочный измерительный

РТ-2048-06 - комплект нагрузочный измерительный
Артикул: 333011
Модель: РТ-2048-06
Госреестр РФ: 67166-17
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
211 280 Р
Доступен для заказа
Добавить к сравнению

Назначение комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400 А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

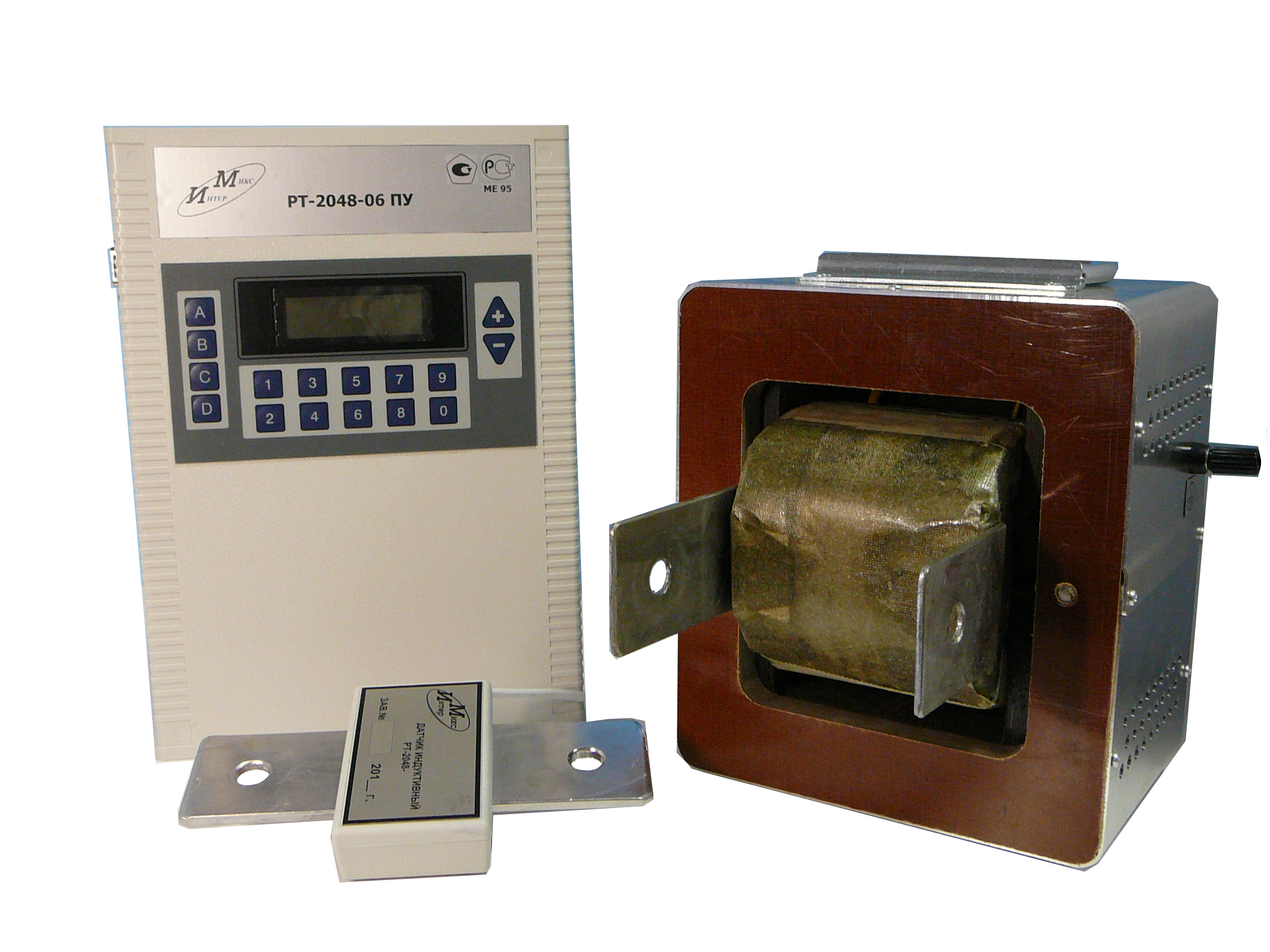

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и

Технические характеристики комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

Параметр Значение
Диапазон измерения и регулирования силы тока 50-6000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000.....120 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 5000A), не более
- в длительном режиме (I max = 1500A), не более
- в длительном режиме (I max = 500A), не более

45 kBa
7 kBa
2 kBa
Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
масса 2 кг
Габаритные размеры и масса БС (ДхШхВ): 285 мм x 290 мм x 200 мм
масса 15 кг
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 60 мм x 45 мм
масса 0,4 кг

Комплект поставки РТ-2048-06

Наименование Количество
1. Блок силовой 1 шт.
2. Пульт управления 1 шт.
3. Кабель соединительный 1 шт.
4. Токопроводы сечением 150 мм, длиной 0,85 м 2 шт.
5. Руководство по эксплуатации 1 шт.
6. Свидетельство о первичной поверке 1 шт.
