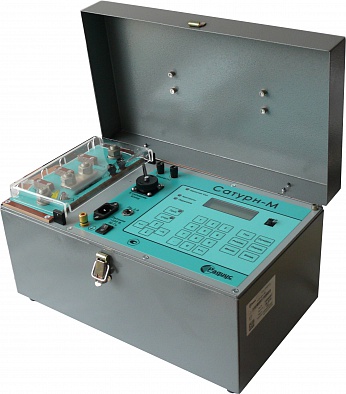

САТУРН-М — устройство для проверки автоматических выключателей (до 2 кА)

САТУРН-М — устройство для проверки автоматических выключателей (до 2 кА)
Артикул: 333018
Модель: САТУРН-М
Гарантия: 12 мес.
Госреестр РФ: 21908-07
Поверка: Включена в стоимость
Бренд: РАДИУС Автоматика

Описание устройства Сатурн-М

Испытательное устройство Сатурн-М предназначено для проверки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В. А так же их настройки.

Устройства обеспечивают возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.

Прибор Сатурн-М также обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.

Комплексное испытательное устройство Сатурн-М обеспечивает возможность проверки средств РЗиА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.

Устройство Сатурн-М обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 2000 А и с нагрузочным трансформатором при значениях тока до 12000 А.

Устройство для проверки автоматических выключателей до 2 ка Сатурн-М обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.

Инструкция по эксплуатации находится в разделе "Документация"

Технические характеристики и класс точности прибора Сатурн-М

Параметр Значение
Диапазон регулирования и измерения тока
в схеме без нагрузочного трансформатора САТУРН-М, А
10 - 2000
Диапазон регулирования первичного тока
в схеме с нагрузочным трансформатором, А
0,5 - 300
Диапазон измерения тока
cо встроенным трансформатором тока, А
с внешним трансформатором тока, кА



10 - 2500
0,1 - 99,99

Диапазон задания и измерения длительности
протекания тока и времени отключения аппарата, с
0,01 - 99,99
Диапазон регулирования угла открытия тиристоров САТУРН-М, % 1 - 100
Диапазон задания роста угла открытия тиристоров, % 1 - 10
Относительная погрешность измерения эффективного значения тока
в рабочем диапазоне и времени измерения не менее 0,02 с, %
8
Абсолютная погрешность измерения времени отключения аппарата
и установки заданной длительности тока, не более, с
      0,01xТизм + 0,01
Напряжение питания, В/Гц 220/50
Потребляемая мощность по цепям питания, ВA 40
Габаритные размеры, мм, не более 400 х 235 х 230
Масса, кг, не более 12

Комплект устройства для проверки автоматических выключателей САТУРН-М

Наименование Количество
1 Блок Сатурн-М 1
2 Руководство по эксплуатации САТУРН-М 1
3 Паспорт 1

Производитель САТУРН-М - Радиус Автоматика
